Engine mounts

Old greasy and completely in accessible very expensive as OEM parts even from Italy some companies ask more than 50 dollars for shipping.

FRONT LEFT GEARBOX MOUNT.

this has been repaired using silicone
 164.1


support gearbox with a 2 x 4 piece of wood resting on top of the engine subframe WD 40 on bolts , 17 mm ringspanner end socket for the outer , here visible side and for once they came of drive the bolts out 40 - 50 Nm
                                                                                                                                                    164.2


13 mm bolts at the subframe. 18 - 22 Nm

                                                                                   164.3



Take it apart clean it , degrease rust paint , primer , topcoat.
                                                                                                                                                        164.4



Bolt sizes M 8 X 50 mm 1,25
                                                                                                                                                        164.5


and for the subframe
M 6 X 28 mm 1,25
                                                                                                                                                   164.6


These bolts are cleaned and ready.
                                                                                                                                                        164.7

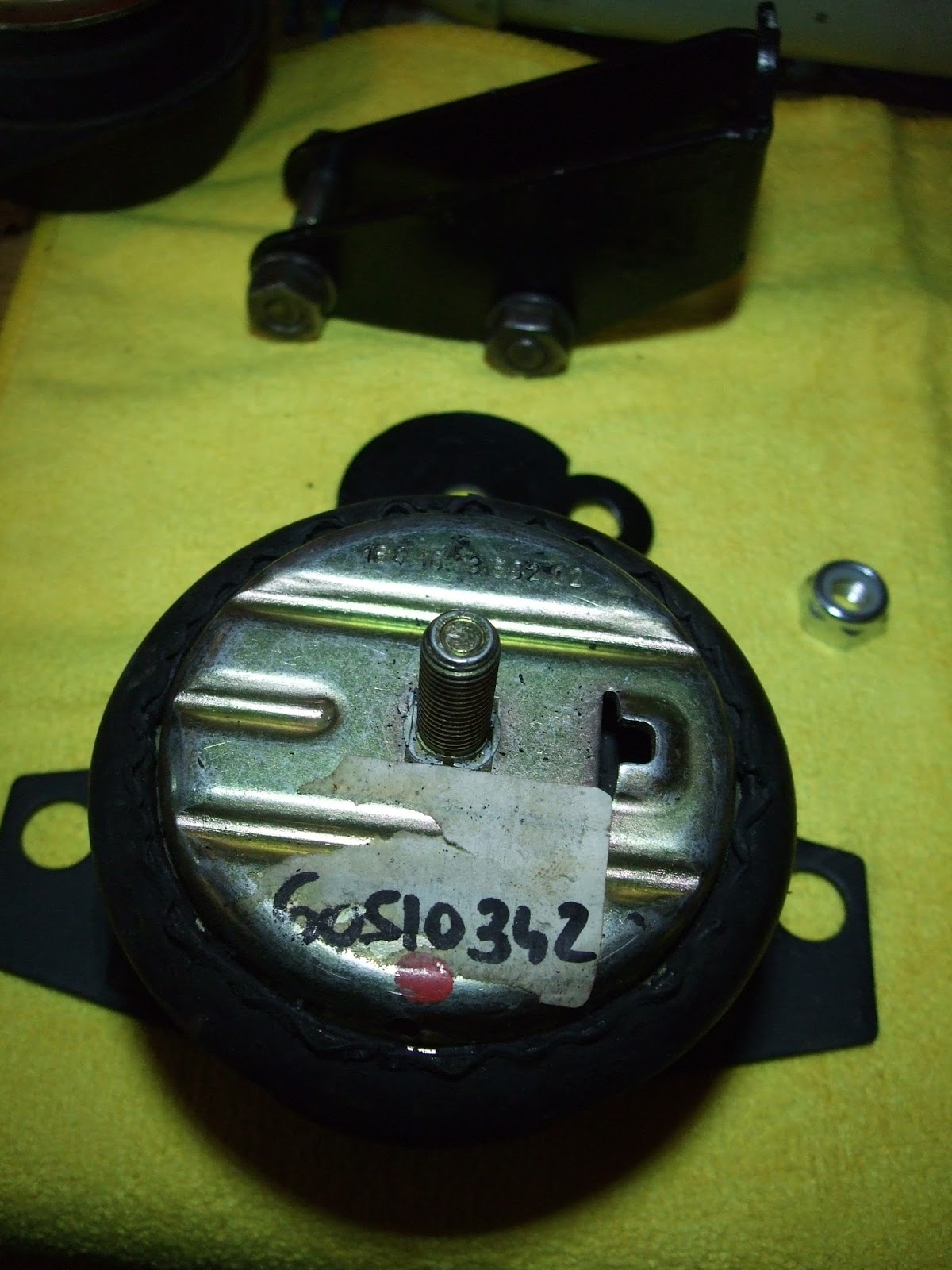

                                                              Proper AR OEM part from Italy   front left
                                                                     164.8



Clean threads for the bolts in the subframe                                                                            164.9


                       Do not tighten the bolts untill all are in the proper position   18 - 22 Nm   164.10


Let the counterholding ringspanner rotate and support onto subframe or the gearbox
                                                                                                                                                      164.11


And you're done , that was the most easy engine mount , but wait there is a lot more
